Солтүстік теңіздегі теңіз мұнай платформасында жоғары қысымды газ құбыры 350 бар және 120 ° C температурада жұмыс істейді. Құбыр бөліктерін біріктіретін фланецтер тығыздалғанСақина қосылыстарының тығыздағыштарыSS316L баспайтын болаттан жасалған. Бұл тығыздағыштар технологиялық сұйықтықтың шектен тыс қысымы мен температурасына ғана емес, сонымен қатар тұзды шашыратқыштың, ылғалдылықтың және теңіздің тұрақты қозғалысының тоқтаусыз шабуылына төтеп беруі керек. Мұнда тығыздағыштың істен шығуы шамалы ыңғайсыздық емес; бұл өртке, жарылысқа, экологиялық апатқа және адам өліміне әкелетін апатты оқиға. Сондықтан тығыздағыш материалын таңдау теңіздегі инженериядағы ең маңызды шешімдердің бірі болып табылады. SS316L осы орталарда сақиналы қосылыс тығыздағыштары үшін таңдаулы материал ретінде пайда болды, өйткені ол коррозияға төзімділіктің, механикалық беріктіктің және термиялық тұрақтылықтың бірегей комбинациясын ұсынады, оны салыстырмалы бағамен басқа ешбір материал сәйкес келмейді.
Сақина қосылыстарының тығыздағыштары - жоғары қысымда және жоғары температурада қолданылатын металл тығыздағыштар. Олар фланец бетіндегі арнайы өңделген ойыққа қонуға арналған, фланецтер бір-біріне бұрандаланған кезде металдан металға тығыздағыш жасайды. Тығыздау әрекеті тығыздағыш материалдың ойыққа деформациялануына негізделген, бұл тығыз, ағып кетпейтін қосылыс жасайды. Тығыздағыш материалы оның қолданудың коррозиялық және механикалық кернеулеріне төтеп беру қабілетін анықтайды. SS316L, стандартты 316 тот баспайтын болаттың төмен көміртекті нұсқасы, хлорид шұңқырлары мен жарықшақтардың коррозиясына тамаша төзімділігі арқасында теңіз және теңіз орталары үшін өте қолайлы. СағатNingbo Kaxite Sealing Materials Co., Ltd., біздің зауыт SS316L және басқа да жоғары өнімді қорытпалардан сақиналы қосылыс тығыздағыштарын 15 жылдан астам уақыт бойы шығарады және біз теңіз өнеркәсібінің ең талап етілетін талаптарын қанағаттандыру үшін материалды таңдау және өндіру процестерін жетілдірдік.
Теңіз ортасы жердегі ең коррозиялық табиғи орталардың бірі болып табылады. Теңіз суында шамамен 3,5% еріген тұздар, ең алдымен натрий хлориді және аз мөлшерде магний, кальций және калий тұздары бар. Бұл тұздар теңіз суын тамаша электролитке айналдырады, ол электрохимиялық коррозия процестерін жеделдетеді. Металл компоненттері үшін хлорид иондарының, еріген оттегінің және ылғалдың үйлесімі тіпті жоғары сапалы материалдардың уақыт өте нашарлауына әкелетін тынымсыз шабуыл жасайды. Оффшорлық қосымшаларда қиындықтар одан да көп. Атмосфера тұзды спреймен қаныққан, температура тропикалық ыстық пен арктикалық суық арасында ауытқиды, механикалық кернеулер қарқынды. Төмендегі кесте теңіздегі және теңіздегі ортадағы коррозияға қарсы негізгі қиындықтарды қорытындылайды.
| Коррозияға қарсы шақыру | Сипаттама | Тығыздағыштарға әсер ету |
| Хлоридті шұңқырлау | Хлорид иондарының локализацияланған шабуылы | Шұңқырлар және бетінің деградациясы |
| Жарық коррозиясы | Тоқырауын аймақтарға шабуыл | Тығыздау беттеріндегі деградация |
| Гальваникалық коррозия | Бір-біріне ұқсамайтын металдар жанасу | Аз асыл металдың жеделдетілген коррозиясы |
| Күйзеліс коррозиясының крекингі | Созылу кернеуіндегі коррозия | Кенеттен сыну және сәтсіздік |
| Эрозия Коррозия | Жоғары жылдамдықтағы сұйықтық ағыны | Қорғаныс оксидін механикалық жолмен жою |
Сақина қосылыстарының тығыздағышындағы коррозияның салдары ауыр. Тот басқан тығыздағыш тығыздағыш күшін жоғалтып, ағып кетуі мүмкін. Жарылған тығыздағыш апатты түрде істен шығуы мүмкін. Теңіздегі мұнай немесе газ платформасында тығыздағыштың ағуы өрт немесе жарылыс қаупін тудыратын жанғыш көмірсутектерді шығаруы мүмкін. Теңіз құбырында ағып кету қоршаған ортаның ластануына әкелуі мүмкін. Тұзсыздандыру қондырғысында ағып кету судың сапасын бұзуы мүмкін. Сондықтан SS316L сияқты коррозияға төзімді материалды таңдау тек сапа артықшылығы емес; бұл қауіпсіздік талабы. Біздің Kaxite зауытының теңізде және теңізде қолдануға арналған сақиналы қосылыс тығыздағыштарын жеткізуде үлкен тәжірибесі бар және біз осы орталарда материал таңдаудың маңызды маңыздылығын түсінеміз.
Теңіз және теңіз орталарында сақиналы қосылыс тығыздағыштары үшін материалды таңдағанда, инженерлер көміртекті болат, тот баспайтын болат, дуплексті тот баспайтын болат және Inconel және Monel сияқты экзотикалық қорытпаларды қоса алғанда, бірқатар опцияларды таңдауы керек. Әрбір материалдың коррозияға төзімділігі, механикалық беріктігі және өзіндік құны бар. SS316L көбінесе таңдаулы таңдау болып табылады, себебі ол көптеген теңіз қолданбалары үшін өнімділік пен бағаның ең жақсы теңгерімін ұсынады. Неліктен екенін түсіну үшін SS316L-ді басқа жалпы материалдармен салыстыру пайдалы. Төмендегі кестеде осы материалдардың негізгі қасиеттерін салыстыру берілген.
| Материал | Теңіз суындағы коррозияға төзімділік | Механикалық беріктік | Құны | Типтік қолданба |
| Көміртекті болат | Нашар (жабынды қажет етеді) | Жоғары | Төмен | Критикалық емес, құрғақ қолданбалар |
| SS304 | Орташа (хлоридтердегі шұңқырлар) | Жоғары | Төмен | Жалпы мақсат, жұмсақ орта |
| SS316L | Өте жақсы (хлоридті шұңқырларға төзімді) | Жоғары | Орташа | Теңіз, теңіз, химиялық өңдеу |
| Дуплексті SS | Өте жақсы | Өте жоғары | Жоғары | Жоғары қысымды, жоғары температуралы теңіз |
| Inconel 625 | Өте жақсы | Өте жоғары | Өте жоғары | Төтенше орта, қышқыл газ |
| Monel 400 | Өте жақсы | Жоғары | Жоғары | Теңіз су құбырлары, жылу алмастырғыштар |
SS316L-тің SS304-тен басты артықшылығы оның молибден мазмұны болып табылады. SS316L құрамында 2-3% молибден бар, бұл оның хлориді бар ортадағы шұңқырлар мен жарықтар коррозиясына төзімділігін айтарлықтай жақсартады. Құрамында молибден жоқ SS304 теңіз суында, әсіресе хлоридтер шоғырлануы мүмкін тоқырау аймақтарында шұңқырға бейім. Дуплексті тот баспайтын болат одан да жоғары беріктік пен коррозияға төзімділікті ұсынады, бірақ оны өңдеу қымбатырақ және қиынырақ. Inconel және Monel коррозияға төзімділіктің ең жоғары деңгейін ұсынады, бірақ олардың құны көптеген қолданбалар үшін тыйым салуы мүмкін. SS316L коррозияға төзімділіктің, механикалық беріктіктің және теңіздегі және теңіздегі сақиналы қосылыс тығыздағыштарының көпшілігіне арналған шығындардың ең жақсы комбинациясын ұсынады.
SS316L ішіндегі "L" "төмен көміртекті" дегенді білдіреді. Стандартты SS316-да көміртегінің максималды мөлшері 0,08%, ал SS316L-де 0,03% көміртегі бар. Бұл айырмашылық шамалы болып көрінуі мүмкін, бірақ ол дәнекерлеу және жоғары температураны қолдану кезінде материалдың өнімділігіне айтарлықтай әсер етеді. SS316 сияқты аустенитті тот баспайтын болаттар 425°C және 815°C аралығындағы температураға дейін қыздырылғанда, түйіршіктер шекарасында хром карбиді тұнбалары пайда болады. Бұл процесс сенсибилизация деп аталады. Хром карбидтерінің түзілуі хромның айналасындағы аймақтарын тоздырып, олардың коррозияға төзімділігін төмендетеді. Теңіз ортасында сезімтал аймақтар түйіршік аралық коррозияға өте сезімтал. Көміртекті азайту арқылы SS316L хром карбидтерінің түзілуін азайтып, оны сенсибилизацияға және түйіршікаралық коррозияға төзімді етеді.
SS316L құрамындағы төмен көміртекті де оның дәнекерлеу қабілетін жақсартады. SS316 дәнекерленген кезде, көміртегі мөлшері тым жоғары болса, жылу әсер ететін аймақ сезімтал болуы мүмкін. SS316L көптеген қолданбаларда дәнекерлеуден кейінгі термиялық өңдеусіз дәнекерлеуге болады, себебі көміртегінің төмен мөлшері сенсибилизацияны болдырмайды. Бұл дәнекерлеу немесе өңдеу арқылы жасалуы мүмкін сақиналы қосылғыш тығыздағыштар үшін өте маңызды. Төмендегі кесте SS316L негізгі химиялық және механикалық қасиеттерін жинақтайды.
| Меншік | Техникалық сипаттама |
| Көміртек (C) макс | 0,03% |
| Хром (Cr) | 16 - 18% |
| Никель (Ni) | 10 - 14% |
| Молибден (М) | 2 - 3% |
| Марганец (Mn) макс | 2,0% |
| Кремний (Si) макс | 0,75% |
| Фосфор (P) макс | 0,045% |
| Күкірт (S) макс | 0,030% |
| Созылу күші | 485 - 690 МПа |
| Өнімділік күші (0,2% өтелді) | 170 - 310 МПа |
| Ұзарту | 40% мин |
| Қаттылық (Роквелл В) | 95 макс |
Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біздің зауыт тек беделді жеткізушілердің сертификатталған SS316L материалын пайдаланады. Біз алған материалдың әрбір партиясының химиялық құрамы мен механикалық қасиеттерін тексереміз. Біз сондай-ақ дайын тығыздағыштарымыздың ASTM A262 E Practice E талаптарына сәйкес келетініне көз жеткізу үшін түйіршікаралық коррозияға сынауды жүргіземіз. Бұл қатаң сапаны бақылау сақина тығыздағыштары ең талап етілетін теңіз және теңіз орталарында сенімді өнімділікті қамтамасыз етеді.
Сақина қосқышының тығыздағышының өнімділігі тек материалға ғана емес, оның геометриясына да байланысты. Тығыздауыш фланец бетіндегі ойыққа қонуға арналған. Фланецтерді болттармен бекіткенде, тығыздағыш қысылады және оның материалы ойықты толтыру және тығыздауыш жасау үшін деформацияланады. Тығыздағыш пен ойықтың пішіні тығыздау механизмін анықтайды. Әрқайсысының өзіндік сипаттамалары бар бірнеше стандартты сақиналы қосылыс тығыздағыш профильдері бар. Ең көп тарағандары R, RX және BX түрлері. R түрі стандартты қолданбаларда қолданылатын сопақ немесе сегізбұрышты сақина болып табылады. RX түрі - жоғары қысымды қолданбаларда қолданылатын өзгертілген сопақ сақина. BX түрі - жоғары қысымда, жоғары температурада қолданылатын алтыбұрышты сақина. Төмендегі кестеде осы профильдердің негізгі сипаттамалары жинақталған.
| Профиль | Пішін | Қысым рейтингі | Типтік қолданба |
| R | Сопақ немесе сегізбұрышты | 10 000 psi-ге дейін | Жалпы мақсат, ұңғыма сағалары |
| RX | Өзгертілген сопақ | 15 000 psi-ге дейін | Жоғары қысым, қышқыл қызмет |

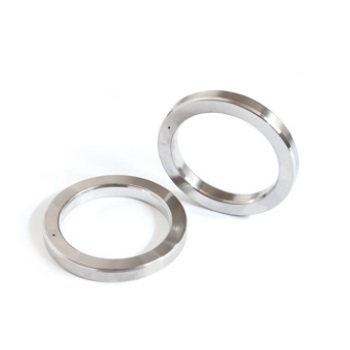

| BX | Алтыбұрышты | 20 000 psi-ге дейін | Жоғары қысым, жоғары температура |
Профильді таңдау қысымға, температураға және тығыздалған сұйықтықтың сипатына байланысты. R түрі ең кең таралған және қолданбалардың кең ауқымы үшін қолайлы. RX түрі жоғары қысымды қолданбаларда қолданылады және тығыздау жұмысын жақсартатын сәл басқа геометрияға ие. BX түрі ең талап етілетін қолданбаларда қолданылады және 20 000 psi-ге дейінгі қысымда сенімді тығыздағышты қамтамасыз етуге арналған. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біздің фабрика стандартты фланецтік сипаттамаларға сәйкес келетін өлшемдер ауқымында осы профильдердің барлығында сақиналы қосылыс тығыздағыштарын шығарады.
Төмендегі кестеде SS316L сақина тығыздағыштары үшін негізгі өнімділік сипаттамалары берілген. Бұл спецификациялар стандартты тестілеуге негізделген және инженерлер мен сатып алу мамандары үшін анықтама ретінде берілген.
| Параметр | Техникалық сипаттама | Сынақ стандарты |
| Материал | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Қаттылық | ≤ 160 HBW | ASTM E10 |
| Созылу күші | ≥ 485 МПа | ASTM E8 |
| Өнімділік күші | ≥ 170 МПа | ASTM E8 |
| Ұзарту | ≥ 40% | ASTM E8 |
| Түйіршікаралық коррозия | Өту | ASTM A262 тәжірибесі Е |
| Максималды жұмыс температурасы | 800°C (үздіксіз) | — |
| Максималды жұмыс қысымы | 20 000 psi (профильге байланысты) | — |
| Беткі әрлеу | Ra 1,6 мкм макс | — |
| Стандартты өлшемдер | API 6A үшін R, RX, BX профильдері | API 6A |
Біздің зауытта біз осы және т.б. сипаттамаларға сәйкес сақиналы қосылғыш тығыздағыштарды шығарамыз. Біз сондай-ақ арнайы қолданбалар үшін арнайы тығыздағыштарды шығара аламыз. Біздің сапаны бақылау процесі өлшемді тексеруді, материалды сертификаттауды және өнімділікті сынауды қамтиды. Біз әрбір тапсырысқа материал құрамын, механикалық қасиеттерін және сынақ нәтижелерін құжаттайтын сәйкестік сертификатын береміз. Құжаттаманың бұл деңгейі бақылау және сапаны қамтамасыз ету маңызды болып табылатын оффшорлық қосымшалар үшін өте маңызды.
1-сұрақ: SS316 және SS316L сақина тығыздағыштарының айырмашылығы неде?
Жауап: Негізгі айырмашылық көміртегінің мөлшері. SS316-да көміртегінің максималды мөлшері 0,08%, ал SS316L-де 0,03% көміртегі бар. SS316L құрамындағы көміртегінің төмен болуы оны сенсибилизацияға және түйіршік аралық коррозияға төзімді етеді, бұл дәнекерленген және жоғары температуралы қолданбаларда маңызды. Теңіз және теңіз орталары үшін SS316L әдетте коррозияға төзімділігі жоғары болғандықтан таңдалады.
2-сұрақ: SS316L сақиналы тығыздағыштарды шикі газ қызметінде қолдануға бола ма?
Жауап: SS316L шикі газ қызметіне (H2S бар орталар) ұсынылмайды, себебі ол сульфидтік кернеулі крекингке бейім. Шикі газды қолдану үшін әдетте Inconel 625 немесе дуплексті баспайтын болат сияқты қаттырақ материал қажет. Тығыздағыш материалды таңдау технологиялық сұйықтықтың нақты құрамы мен шарттарына негізделуі керек. Біздің техникалық команда сіздің өтініміңіз үшін ең жақсы материал туралы кеңес бере алады.
3-сұрақ: SS316L сақина тығыздағыштары төзе алатын максималды температура қандай?
Жауап: SS316L сақиналы қосылыс тығыздағыштары 800°C дейінгі үздіксіз жұмыс температурасына төтеп бере алады. Дегенмен, 425°C жоғары температурада материал дұрыс тұрақтандырылмаса, сенсибилизацияға бейім болуы мүмкін. Жоғары температураны қолдану үшін материалдың дұрыс термиялық өңдеуден өткенін және түйіршікаралық коррозияға төзімділігін тексеру маңызды. Біздің зауыт барлық жоғары температуралы тығыздағыштар үшін түйіршікаралық коррозияға сынауды сертификаттауды қамтамасыз етеді.
4-сұрақ: Қолданбам үшін дұрыс сақиналы қосылыс тығыздағыш профилін қалай таңдауға болады?
Жауап: Профильді таңдау қысымға, температураға және сұйықтықтың табиғатына байланысты. R түрі 10 000 psi-ге дейінгі жалпы мақсаттағы қолданбалар үшін жарамды. RX түрі 15 000 psi-ге дейінгі жоғары қысымдар үшін пайдаланылады. BX түрі 20 000 psi-ге дейінгі ең талап етілетін қолданбалар үшін қолданылады. Фланецтің спецификациясы қажетті профильді де белгілейді. Біздің техникалық топ сізге нақты қолданбаңыз үшін дұрыс профильді таңдауға көмектесе алады.
5-сұрақ: SS316L сақина тығыздағыштары қандай құжаттамамен қамтамасыз етілген?
Жауап: Біз әрбір тапсырысқа материал құрамын, механикалық қасиеттерін және сынақ нәтижелерін құжаттайтын сәйкестік сертификатын береміз. Бұған химиялық талдау, созылу сынағы нәтижелері, қаттылық сынағы нәтижелері және түйіршікаралық коррозияға сынау нәтижелері кіреді. Біз сондай-ақ өлшемді тексеру есептерін және материалды бақылау сертификатын береміз. Бұл құжаттама теңіз және теңіз қолданбаларында сапаны қамтамасыз ету және нормативтік талаптарға сәйкестік үшін маңызды.
SS316L сақина тығыздағыштары теңіз және теңіздегі қолданбалар үшін тамаша таңдау болып табылады, өйткені олар коррозияға төзімділік, механикалық беріктік және термиялық тұрақтылықтың бірегей үйлесімін ұсынады. SS316L құрамындағы молибден хлорид шұңқырына және саңылаулардың коррозиясына тамаша төзімділік береді, ал көміртегінің төмен мөлшері сенсибилизация мен түйіршік аралық коррозияға жол бермейді. Қолданбаның қысым мен температура талаптарын қанағаттандыру үшін материалды әртүрлі профильдерге өңдеуге болады. Және ол ең қатаң сапа стандарттарына сәйкес келетін сертификатталуы мүмкін. Ningbo Kaxite Sealing Materials Co., Ltd.-де біздің зауытта теңіз өнеркәсібінің ең талапшыл талаптарына жауап беретін SS316L сақиналы тығыздағыштарды өндіруге арналған тәжірибесі мен жабдықтары бар.
Жаңа теңіз платформасын жобалап жатсаңыз немесе бар платформаны қолдап жатсаңыз да, тығыздағышқа қойылатын талаптарды талқылау үшін сізді техникалық топқа хабарласуға шақырамыз. Біз өнімнің егжей-тегжейлі сипаттамаларын, материал сертификаттарын және қолданбаларды қолдауды қамтамасыз ете аламыз. Сапаға және тұтынушылардың қанағаттанушылығына берілгендігіміз бізді бүкіл әлем бойынша шешімдерді тығыздау бойынша сенімді серіктеске айналдырды.
Ningbo Kaxite Sealing Materials Co., Ltd компаниясына бүгін хабарласыңызRing Joint Gasket талаптарын талқылау және біздің SS316L тығыздағыштардың теңіздегі және теңіздегі қолданбаларыңыздың қиындықтарына қалай жауап бере алатынын білу үшін.
