Мұнай-химия өнеркәсібінде жоғары қысымды гидрокрекердегі бір фланецтің ағуы өндірісті жоғалтқанда тәулігіне 500 000 доллардан жоғары тұратын апатты тоқтатуды тудыруы мүмкін. Электр станциясында турбинаның кіріс фланеціндегі будың ағуы бірнеше күнге созылатын мәжбүрлі өшіруге мәжбүр етуі мүмкін. Бұл сирек кездесетін оқиғалар емес. Олар тығыздау ақауларының тікелей салдары болып табылады және олар ауыр өнеркәсіпте жоспардан тыс техникалық қызмет көрсету мен өндірісті жоғалтудың маңызды көздерінің бірі болып табылады. Бұл мәселенің орталығындағы компонент тығыздағыш болып табылады. Ал тығыздағыштардың арасында бір дизайн осы қымбат сәтсіздіктердің алдын алуда өте тиімді екенін дәлелдеді: сақиналы қосылыс тығыздағыш.
Сақиналық қосылыс тығыздағышы - сенімділік келісуге болмайтын жоғары қысымда, жоғары температурада қолданылатын металл тығыздағыш элемент. Тығыздағышты жасау үшін сығымдауға негізделген жұмсақ тығыздағыштардан айырмашылығы, Сақина қосқышы тығыздағыш тығыздағыш пен фланец беттеріндегі ойық арасындағы металдан металға дәл жанасу арқылы тығыздауыш жасайды. Бұл дизайн үрлеуге төзімді, термиялық циклге жоғары серпімді және тығыздағыштардың басқа түрлерін бұзатын қысымға төтеп бере алатын тығыздағышты қамтамасыз етеді. Нәтиже – жоспардан тыс техникалық қызмет көрсету мен өндіріс шығынының күрт төмендеуі. Бұл мақалада сақиналы қосылыс тығыздағышының оған қалай қол жеткізетінін түсіндіреді, оның дизайнын, материалдарын, орнатуын және ең талап етілетін өнеркәсіптік орталарда өнімділігін зерттейді. Ningbo Kaxite Sealing Materials Co., Ltd.-де біздің фабрикамыз өндіріспен айналысадыСақина қосылыстарының тығыздағыштарыжиырма жылдан астам уақыт бойы және біз дұрыс тығыздағыш зауыттың сенімділігін қалай өзгерте алатынын өз көзімізбен көрдік.
Сақина қосылғыш тығыздағыш - бұл нақты өлшемдер бойынша өңделген және фланец беттеріне өңделген сәйкес ойыққа қондыру үшін жасалған қатты металл тығыздағыш сақина. Тығыздауыш әдетте көлденең қимасы бойынша сопақ немесе сегізбұрышты болып табылады және ол API 6A және ASME B16.20 анықтаған стандартты өлшемдер ауқымында қол жетімді. Фланец болттары тартылған кезде тығыздағыш екі ойықтың беттері арасында қысылады. Металл аздап деформацияланып, тығыз, желілік контактілі тығыздағыш жасайды. Бұл фланец бетіндегі кемшіліктерді толтыру үшін материалдың қысылғыштығына негізделген жұмсақ тығыздағыштан түбегейлі ерекшеленеді. Сақина қосылысы тығыздағыш берік және сенімді тығыздағышты жасау үшін ойықтың және тығыздағыштың дәл геометриясына сүйенеді.
Сақина қосқышының басты артықшылығы оның үрлеуге төзімділігі болып табылады. Жұмсақ тығыздағышта тығыздағыш элемент фланец беттері арасында шектелген, бірақ ол механикалық түрде бекітілмеген. Ішкі қысым болттардың қысу күшінен асып кетсе, тығыздағышты түйіспеден итеріп шығаруға болады - бұл құбылыс үрлеу деп аталады. Бұл технологиялық сұйықтықты босатып, жарақатқа немесе өлімге әкелетін апатты сәтсіздік. Сақина қосқышының тығыздағышын үрлеу мүмкін емес, себебі ол ойықта механикалық түрде қысылып қалады. Ойық қоршау ыдысы ретінде әрекет етеді, ал тығыздағыш оның ішінде қысылады. Болт жүктемесі жоғалса да, тығыздағыш тығыздағышты сақтай отырып, орнында қалады. Бұл жоғары қысымды қолданбалардағы маңызды қауіпсіздік мүмкіндігі.
Төмендегі кестеде сақиналы тығыздағыштардың және жұмсақ тығыздағыштардың конструкциялық ерекшеліктері мен өнімділік сипаттамалары салыстырылады.
| Ерекшелік | Сақина қосылғыш тығыздағыш | Жұмсақ тығыздағыш (парақ) |
| Тығыздау механизмі | Металлдан металға дейінгі желі байланысы | Жұмсақ материалды қысу |
| Соққыға төзімділік | Өте жақсы (механикалық түрде жабылған) | Нашар (экструдталған болуы мүмкін) |
| Қысым рейтингі | 10 000 psi (690 бар) дейін | 1000 psi (69 бар) дейін |
| Температура рейтингі | 1000°C дейін (материалға байланысты) | 500°C дейін (материалға байланысты) |
| Қайта пайдалану мүмкіндігі | Ұсынылмайды | Ұсынылмайды |
| Типтік қолданбалар | Сағалар, құбырлар, мұнай өңдеу зауыттары, электр станциялары | Жалпы өндірістік құбырлар, төмен қысымды жүйелер |

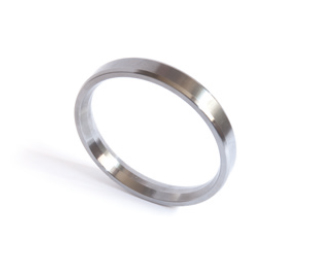

Сақина қосқышының тығыздағышының дизайны өзара алмастыруды қамтамасыз ету үшін стандартталған. Ең көп таралған стильдер R түрі (сопақ немесе сегіз қырлы), RX түрі (жоғары қысымдар үшін) және BX түрі (өте жоғары қысымдар үшін). Әрбір стильде арнайы ойықтың геометриясы және қысым рейтингі бар. СағатNingbo Kaxite Sealing Materials Co., Ltd., біз әртүрлі қолданбалардың талаптарын қанағаттандыру үшін барлық үш стильді әртүрлі материалдар ауқымында өндіреміз.
Сақиналық қосылыс тығыздағышының металдан металға тығыздағыштары оның жарылу мен ағып кетуді болдырмау қабілетінің кілті болып табылады. Фланец болттары тартылған кезде, тығыздағыш ойықтың беткейлеріне қарсы қысылады. Бастапқы түйіспе желілік контакт болып табылады — тығыздағыштың қисық беті ойықтың тегіс бетімен сәйкес келеді. Болттың жүктемесі артқан сайын контакт сызығындағы металл пластикалық деформацияға ұшырап, кеңірек жанасу аймағын жасайды. Бұл деформация өте кішкентай аймақпен шектеледі және ол тығыз және серпімді тығыздағышты жасайды. Тығыздау тығыз, өйткені металдан металға жанасу сұйықтықтың ағып кетуіне мүмкіндік беретін микроскопиялық саңылауларды жояды. Ол серпімді, өйткені тығыздағыш пен фланецтің серпімді деформациясы түйіспеге контактіні жоғалтпай шағын қозғалыстарды орналастыруға мүмкіндік береді.
Ойықтың геометриясы тығыздағыштың өнімділігі үшін өте маңызды. Ойық дәл бұрышта (әдетте R типті тығыздағыштар үшін 23°) және тереңдікте өңделеді. Тығыздауыш қысылған кезде, ойықтың сына әрекеті тығыздағыш материалын ойықтың беткейлерімен тығыз жанасуға мәжбүр етеді. Бұл қысым артқан сайын тығыздалатын тығыздағышты жасайды. Бұл қысыммен қуатталған тығыздағыш ретінде белгілі. Ішкі қысым неғұрлым жоғары болса, тығыздағыш ойықтың беткейлеріне соғұрлым күштеп түседі және тығыздағыш соғұрлым тығыз болады. Бұл жұмсақ тығыздағышқа қарама-қарсы, ол жоғары қысымның әсерінен қосылыстан шығарылуы мүмкін. Төмендегі кестеде сақиналы қосылыс тығыздағышының ішкі қысымы мен тығыздау күші арасындағы байланыс көрсетілген.
| Ішкі қысым (бар) | Тығыздау күші (Н/мм) | Байланыс кернеуі (МПа) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Қысыммен қуаттандырылған тығыздағыш - бұл сақиналық қосылыс тығыздағышын үрлеудің алдын алуда тиімді етеді. Термиялық кеңею немесе босаңсу салдарынан болт жүктемесі азайса да, ішкі қысым тығыздағышты қуаттандыруды жалғастырады. Бұл жоғары қысымды қолданбалардағы маңызды қауіпсіздік мүмкіндігі. Біздің зауытта біз сақиналы қосылыс тығыздағыштарының әрбір партиясын олардың қысыммен қуатталған тығыздау жұмысын тексеру үшін сынақтан өткіземіз. Біз сынақ фланеціне ішкі қысым жасайтын және ағып кету жылдамдығын өлшейтін гидравликалық сынақ қондырғысын қолданамыз. Біздің тығыздағыштар API 6A және ASME B16.20 рұқсат етілген шектеулерінен әлдеқайда төмен ағып кету жылдамдығына үнемі қол жеткізеді.
Сақина қосқышы жасалған материал оның қолданудың коррозиялық және термиялық жағдайларына төтеп беру қабілетін анықтайды. Қате материалдан жасалған тығыздағыш мерзімінен бұрын істен шығады, бұл жоспардан тыс техникалық қызмет көрсетуге және өндірістің жоғалуына әкеледі. Сақина тығыздағыштары үшін ең көп таралған материалдар жұмсақ темір, төмен көміртекті болат, тот баспайтын болат (304, 316, 321) және Inconel, Monel және Hastelloy сияқты экзотикалық қорытпалар болып табылады. Әрбір материал температура мен коррозияға төзімділіктің белгілі бір диапазонына ие. Материалды таңдау технологиялық сұйықтыққа, жұмыс температурасына және қажетті қызмет мерзіміне негізделуі керек.
Жұмсақ темір - ең үнемді материал және төмен температурада, коррозияға ұшырамайтын қолданбаларға жарамды. Төмен көміртекті болат біршама талап етілетін қолданбалар үшін қолданылады. Тот баспайтын болат 304 және 316 жақсы коррозияға төзімділік пен жоғары температураға төзімділікті ұсынатын саланың жұмыс күші болып табылады. Тот баспайтын болат 321 жоғары температурада түйіршік аралық коррозияны болдырмау үшін титанмен тұрақтандырылған. Inconel және Monel хлоридтері немесе жоғары температуралы буы бар ең агрессивті орталарда қолданылады. Төмендегі кестеде жалпы сақиналы қосылыс тығыздағыш материалдарының температуралық және коррозияға қарсы шектеулері туралы нұсқаулық берілген.
| Материал | Макс. Температура (°C) | Коррозияға төзімділік | Типтік қолданбалар |
| Жұмсақ темір | 400 | Кедей | Төмен қысымды, коррозияға ұшырамайтын қызметтер |
| Төмен көміртекті болат | 500 | Жәрмеңке | Жалпы өндірістік құбырлар |
| Тот баспайтын болат 304 | 700 | Жақсы | Мұнай өңдеу және мұнай-химия қызметтерінің көпшілігі |
| Тот баспайтын болат 316 | 800 | Өте жақсы | Коррозиялық орталар, жоғары температуралы бу |
| Тот баспайтын болат 321 | 900 | Өте жақсы | Жоғары температура қолданбалары |
| Inconel 625 | 1000 | Өте жақсы | Төтенше температура, жоғары коррозиялық |
| Monel 400 | 800 | Өте жақсы | Құрамында хлор бар орталар |
Дұрыс материалды таңдау инженерлік маңызды шешім болып табылады. Технологиялық сұйықтыққа төзімсіз тығыздағыш коррозияға ұшырап, тығыздау қабілетін жоғалтады және процесті ықтимал ластайды. Жұмыс температурасына есептелмеген тығыздағыш жұмсартады немесе жылжып, алдын ала жүктемесін жоғалтады және ағып кетуіне жол береді. Kaxite-те біз әр қолданба үшін оңтайлы материалды таңдау үшін тұтынушылармен тығыз жұмыс жасаймыз. Біз материал үйлесімділігінің жан-жақты дерекқорын сақтаймыз және процесс шарттарына негізделген нақты ұсыныстар бере аламыз. Бұл қызмет тұтынушыларымызға жоспардан тыс техникалық қызмет көрсетуді және өндіріс шығындарын азайтуға көмектесетін әдістердің бірі болып табылады.
Дүние жүзіндегі ең берік сақиналы қосылғыш тығыздағыш дұрыс орнатылмаған жағдайда істен шығады. Орнату тығыздағыш сенімділігінің маңызды факторы болып табылады. Орнатудың ең жиі кездесетін қателері: қысылған тығыздағышты қайта пайдалану, өңдеу кезінде тығыздағышты зақымдау, ойықты тазаламау және болттың біркелкі емес айналу моментін қолдану. Бұл қателердің әрқайсысы мерзімінен бұрын сәтсіздікке әкелуі мүмкін. Дұрыс орнату - бұл мұқият орындалуы керек жүйелі процесс.
Бірінші қадам - тығыздағыш пен ойықты тексеру. Тығыздауышта сызаттар, ойықтар немесе коррозия сияқты ақаулар болмауы керек. Ойық таза, құрғақ және қоқыс пен ескі тығыздағыш материалсыз болуы керек. Ойықтың кез келген зақымдануы тығыздағышқа ауысады, бұл дұрыс тығыздауға жол бермейді. Екінші қадам - тығыздағышты ойыққа орнату. Зақым келтірмеу үшін тығыздағышты абайлап ұстау керек. Оны ойыққа салып, оның дұрыс орналасуын тексеру керек. Үшінші қадам - фланецтерді туралау. Фланецтер параллель болуы және көрсетілген рұқсаттар шегінде туралануы керек. Сәйкес келмеу тығыздағыштың біркелкі емес жүктелуіне әкеледі және ағып кетуіне әкелуі мүмкін.
Төртінші қадам болттарды қатайту болып табылады. Бұл біркелкі жүктеуді қамтамасыз ету үшін жұлдызша немесе крест үлгісінде, бірнеше өтуде орындалуы керек. Бұранданың соңғы моменті фланецті өндірушінің техникалық сипаттамаларына сәйкес болуы керек. Калибрленген бұрау кілтін пайдалану өте маңызды. Төмендегі кестеде орнату қадамдарының қысқаша мазмұны және тексерілетін негізгі нүктелер берілген.
| Қадам | Әрекет | Кілтті тексеру |
| 1 | Тығыздағыш пен ойықты тексеріңіз | Ешқандай ақауы жоқ, таза және құрғақ |
| 2 | Тығыздағышты ойыққа орнатыңыз | Дұрыс отырғызылған |
| 3 | Фланецтерді туралаңыз | Параллель және орталық |
| 4 | Болттарды жұлдызша үлгісінде қатайтыңыз | Бірнеше өту, тіпті момент |
| 5 | Соңғы моментті тексеру | Спецификацияға сәйкес |
Біздің зауытта біз жеткізілетін әрбір сақиналы қосқыш тығыздағышпен толық орнату нұсқауларын береміз. Сондай-ақ, біз өз клиенттерімізге орнату орнында оқытуды ұсынамыз. Біздің техникалық топ кез келген орнату сұрақтарына көмектесуге дайын. Осы процедураларды орындай отырып, біздің тұтынушыларымыз сақиналы тығыздағыштардың жоспардан тыс техникалық қызмет көрсетуді және өндіріс жоғалуын азайту үшін маңызды болып табылатын ұзақ мерзімді сенімділікті қамтамасыз ете алады.
Сақина тығыздағышын иеленудің жалпы құны (ТШО) бастапқы сатып алу бағасын, орнату құнын, техникалық қызмет көрсету құнын және істен шығу құнын қамтиды. Сақина тығыздағыштың бастапқы сатып алу бағасы жұмсақ тығыздағышқа қарағанда жоғары болғанымен, ТШО жиі төмен болады, себебі сақина тығыздағыш ұзаққа созылады және жиі істен шығады. Жұмсақ тығыздағыштың бір рет істен шығуы өндірісті жоғалту үшін жүздеген мың долларға шығындалуы мүмкін, ал сақиналы тығыздағыш бұл ақаулықтың алдын алады. Төмендегі кестеде 10 жылдық кезеңдегі сақиналы тығыздағыш пен жұмсақ тығыздағыштың ТШО салыстырулары берілген.
| Шығын құрамдас бөлігі | Сақина қосылғыш тығыздағыш | Жұмсақ тығыздағыш |
| Бастапқы сатып алу бағасы (бірлік үшін) | $50 | $10 |
| Ауыстыру саны (10 жыл) | 2 | 6 |
| Жалпы сатып алу құны | $100 | $60 |
| Монтаждау жұмыстары (10 жыл) | $200 | $600 |
| Сәтсіздік құны (10 жыл) | $0 | $50 000 |
| Меншіктің жалпы құны | $300 | $50 660 |
Кестеде Сақина тығыздағышының ТШО-сы бастапқы сатып алу бағасының жоғары болуына қарамастан, жұмсақ тығыздағышқа қарағанда айтарлықтай төмен екенін көрсетеді. Үнемдеу ауыстырулар санының азаюынан, орнату жұмысының азаюынан және істен шығу шығындарын жоюдан алынады. Бұл жоғары қысымды, жоғары температураны қолдануда сақиналы қосылыс тығыздағыштарын пайдаланудың экономикалық дәлелі. Бір рет бұзылудың құны тығыздағыштың өзіндік құнынан әлдеқайда асып түседі. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біз тұтынушыларымызға тығыздау шешімдерінің ТШО-сын есептеуге көмектесеміз. Біз сақиналы қосылыс тығыздағышын талап ететін қолданбалар үшін ең үнемді шешім деп санаймыз.
1-сұрақ: Сақина буынының тығыздағышын қысылғаннан кейін қайта пайдалануға болады ма?
Жауап: Жоқ, сақиналы қосылыс тығыздағышын қайта пайдалануға болмайды. Тығыздағыш қысылғаннан кейін ол пластикалық деформацияға ұшырап, жұмыста шыңдалған. Оны қайта пайдалану сенімді пломбаны қамтамасыз етпейді. Фланецті ашқан сайын тығыздағышты ауыстыру керек. Бұл маңызды қауіпсіздік тәжірибесі. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында тұтынушыларға төтенше жағдайда тығыздағышты қайта пайдалануға азғырылмау үшін қосалқы тығыздағыштардың тиісті түгендеуін жүргізуді ұсынамыз.
2-сұрақ: Сақина қосылысы тығыздағыш үшін дұрыс материалды қалай таңдауға болады?
Жауап: Материалды таңдау технологиялық сұйықтыққа, жұмыс температурасына және қажетті коррозияға төзімділікке байланысты. Төмен температуралы, коррозияға ұшырамайтын қолданбалар үшін жұмсақ темір немесе төмен көміртекті болат жеткілікті. Көптеген мұнай өңдеу және мұнай-химиялық қолданбалар үшін 304 немесе 316 баспайтын болат ұсынылады. Жоғары температура немесе жоғары коррозиялық қолданбалар үшін Inconel немесе Monel сияқты экзотикалық қорытпалар қажет болуы мүмкін. Біздің техникалық команда сіздің процесс жағдайларыңызға байланысты нақты ұсыныстар бере алады.
3-сұрақ: R типті, RX типті және BX типті сақиналы қосылғыш тығыздағыштың айырмашылығы неде?
Жауап: R түрі көптеген қолданбаларда қолданылатын стандартты сопақ немесе сегізбұрышты тығыздағыш болып табылады. RX түрі жоғары қысымда тиімдірек тығыздағышты қамтамасыз ететін өзгертілген геометрияға ие. BX түрі өте жоғары қысымға арналған және қысыммен қуатталған дизайнға ие. Әрбір түрдің белгілі бір ойық геометриясы мен қысым көрсеткіші бар. Біздің зауыт барлық үш түрді шығарады және біз сізге қолданбаңыз үшін дұрысын таңдауға көмектесеміз.
4-сұрақ: Сақина буынының тығыздағышының зақымдалғанын қалай анықтауға болады?
Жауап: Зақымдалған сақина қосылғыш тығыздағышында көрінетін сызаттар, ойықтар немесе коррозия болуы мүмкін. Ол сондай-ақ дөңгелектен деформацияланған немесе көлденең қимасы тегіс болуы мүмкін. Осы белгілердің кез келгені болса, тығыздағышты қолдануға болмайды. Тіпті кішкене ақаулық тығыздағыштың дұрыс жабылуына кедергі келтіруі мүмкін. Орнатпас бұрын әрқашан тығыздағышты мұқият тексеріңіз.
5-сұрақ: Сақина қосылысы тығыздағышының максималды қысымы қандай?
Жауап: Сақина қосылысы тығыздағышының максималды қысымы түрі мен материалына байланысты. R типті тығыздағыштар әдетте 5000 psi (345 бар) деңгейіне бағаланады. RX түріндегі тығыздағыштар 10 000 psi (690 бар) деңгейіне есептелген. BX түріндегі тығыздағыштар 15 000 psi (1 034 бар) немесе одан жоғары бағаланады. Нақты қысым көрсеткіші сонымен қатар фланецтің номинациясына және болттың жүктемесіне байланысты. Біздің зауыт әр тығыздағыш түрі мен материалы үшін арнайы қысым көрсеткіштерін бере алады.
Сақина қосқышы тығыздағыш жоғары қысымды өнеркәсіптік жүйелерде жоспардан тыс техникалық қызмет көрсетуді және өндіріс шығындарын азайтуға бағытталған маңызды құрамдас бөлігі болып табылады. Оның металдан металға тығыздағыштары, қысыммен қуаттандырылған дизайны және үрлеуге төзімділігі оны талап етілетін қолданбалар үшін ең сенімді тығыздау шешімі етеді. Дұрыс материалды таңдау, тығыздағышты дұрыс орнату және профилактикалық қызмет көрсету бағдарламасын орындау арқылы зауыт операторлары тығыздағышпен байланысты ақауларды іс жүзінде жоя алады. Нәтиже – жұмыс уақытының жоғарылауы, техникалық қызмет көрсету құнының төмендеуі және қауіпсіз жұмыс ортасы.
Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біздің зауыт жиырма жылдан астам уақыт бойы сақиналы тығыздағыштарды шығарады. Біз әртүрлі материалдардағы стандартты және тапсырыс бойынша тығыздағыштардың толық спектрін ұсынамыз. Біздің техникалық топ материалды таңдауға, орнатуды үйретуге және ақаулықтарды талдауға көмектесу үшін қол жетімді. Біз өз клиенттерімізге олардың жұмысында сенімділік пен қауіпсіздіктің ең жоғары деңгейіне жетуге көмектесуге дайынбыз.
Ningbo Kaxite Sealing Materials Co., Ltd компаниясына бүгін хабарласыңызСақина қосылғыш тығыздағыштарымыз туралы және олардың жоспардан тыс техникалық қызмет көрсету мен өндіріс шығындарын қалай азайтуға болатыны туралы көбірек білу үшін.
