Жоғары қысымды газ құбырында немесе мұнай өңдеу зауытының гидрокрекерінде фланецті қосылыстарда 400 бардан асатын қысымдағы сұйықтықтар және қоршаған ортадан 500°C жоғары температураға дейін айналуы тиіс. Бұл тығыздау функциясын орындайтын тығыздағыш жұмсақ, қысылатын парақ емес. Бұл кәдімгі тығыздағыштан түбегейлі ерекшеленетін механизм арқылы нығыздалатын қатты металл сақина — сақиналы қосылыс төсемі. Сақина қосылысы тығыздағыш резеңке немесе графит материалының икемділігіне сенбейді. Ол тығыздағыш пен фланец ойығы арасындағы металдан металға жанасуды күшейту үшін болтты алдын ала жүктеудің дәл қолданылуына негізделген. Болттың алдын ала жүктелуі тығыздағыштың тығыздағыш жұмысын белсендіретін күш болып табылады. Алдын ала жүктеме жеткілікті болмаса, сақиналы қосылғыш тығыздағыш тығыздалмайды. Алдын ала жүктеу шамадан тыс болса, фланец немесе тығыздағыш зақымдалуы мүмкін. Болттың алдын ала жүктелуі түйіннің сәтті немесе сәтсіздігін анықтайтын маңызды айнымалы болып табылады.
Болттың алдын ала жүктелуі Сақина қосылысы тығыздағышын тығыздау өнімділігін қалай белсендіретіні туралы сұрақ механика мен материалтану мәселесі болып табылады. Болттың алдын ала жүктелуі тығыздағышқа отыру кернеуін тудырады, бұл оның фланец ойығына сәйкес келуіне әкеледі. Тығыздағыш материалы аздап деформациялануы және ойық бетіндегі микроскопиялық бұзушылықтарды толтыру үшін дұрыс қаттылыққа ие болуы керек. Фланец алдын ала жүктемеге шыдаусыз берік болуы керек. Ал сақинаның айналасында жүктеменің біркелкі таралуын қамтамасыз ету үшін болттарды басқарылатын үлгіде бұрау керек. Бұл мақалада болттарды алдын ала жүктеу механикасы, сақиналы қосылыс тығыздағышының дизайны, тығыздағыш қаттылығының рөлі және сенімді тығыздағышқа қол жеткізу үшін практикалық ойлар қарастырылады. Сондай-ақ біз өзіміздің егжей-тегжейлі сипаттамаларды беремізСақина қосылыстарының тығыздағыштарыNingbo Kaxite Sealing Materials Co., Ltd-дегі зауытымыздан.

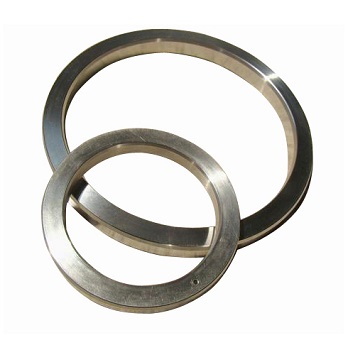

Сақиналық қосылыс төсемі - жоғары қысымды және жоғары температуралы фланецті қосылыстарда қолданылатын металл тығыздағыш элемент. Ол әдетте сопақ немесе сегізбұрышты көлденең қимасы бар тұтас металл сақинадан жасалады. Тығыздауыш фланец бетіндегі дәл өңделген ойыққа қонуға арналған. Фланецтер болттармен бекітілген кезде, тығыздағыш екі ойықтың арасында қысылып, металдан металға тығыздағышты жасайды. Сақина қосқышының тығыздағыш механизмі жұмсақ тығыздағыштан ерекшеленеді. Жұмсақ тығыздағыш фланец бетіне сәйкес келу және микроскопиялық ақауларды толтыру арқылы тығыздалады. Сақина қосылысы тығыздағыш металды аздап деформациялау және ойықпен желілік байланыс жасау арқылы тығыздалады. Байланыс сызығындағы жанасу кернеуі өте жоғары, бұл өте жоғары қысымда да тығыздауыш жасайды. Төмендегі кестеде сақиналы қосылыс тығыздағышының негізгі сипаттамалары жинақталған.
| Ерекшелік | Сипаттама |
| Материал | Жұмсақ темір, көміртекті болат, тот баспайтын болат, Monel, Inconel |
| Көлденең қима | Сопақ немесе сегізбұрышты |
| Тығыздау механизмі | Металлдан металға дейінгі желі байланысы |
| Қысым рейтингі | 10 000 psi (690 бар) және одан жоғары |
| Температура рейтингі | -200°C және +850°C (материалға байланысты) |
| Стандарттар | API 6A, ASME B16.20 |
Kaxite-де біздің зауыт ең талап етілетін қолданбалардың талаптарына сәйкес келетін әртүрлі материалдар мен өлшемдерде сақиналы қосылыс тығыздағыштарын шығарады. Тығыздағыш өлшемдерінің дәлдігін және бетінің дұрыс өңделуін қамтамасыз ету үшін біз дәл өңдеуді қолданамыз. Біздің тығыздағыштар API 6A және ASME B16.20 стандарттарына сәйкес сертификатталған, бұл олардың сапа мен сенімділіктің ең жоғары деңгейіне сәйкес келетінін қамтамасыз етеді.
Болттың алдын ала жүктелуі - бұрандалар тартылған кезде пайда болатын кернеу. Бұл фланецтерді біріктіретін және тығыздағышты қысатын күш. Болттарды алдын ала жүктемесіз, фланецтер бір-бірімен ұсталмайды және тығыздағыш қысылмайды. Болттың алдын ала жүктелуі - сақиналы қосылыс тығыздағышының тығыздау жұмысын белсендіретін нәрсе. Болттар тартылған кезде, алдын ала жүктеу күші фланецтер арқылы тығыздағышқа беріледі. Тығыздауыш ойыққа қарсы қысылып, буынды тығыздайтын жоғары кернеулі контакт жасайды. Алдын ала жүктеменің мөлшері тығыздағыштағы отыру кернеуін анықтайды, бұл өз кезегінде тығыздағыштың сапасын анықтайды. Алдын ала жүктеме тым төмен болса, отыру кернеуі жеткіліксіз болады және қосылыс ағып кетеді. Алдын ала жүктеме тым жоғары болса, фланец немесе тығыздағыш ағып кетуі мүмкін, сонымен қатар ағып кетуі мүмкін. Болттың алдын ала жүктелуі сенімді тығыздауды қамтамасыз ету үшін мұқият есептелуі және бақылануы керек. Төмендегі кесте болттың алдын ала жүктелуі мен тығыздағыштың отыру кернеуі арасындағы байланысты көрсетеді.
| Болттың алдын ала жүктелуі (кН) | Тығыздағыштың отыру кернеуі (МПа) | Тығыздау өнімділігі |
| 50 | 100 | жеткіліксіз; ағып кетуі ықтимал |
| 100 | 200 | шекті; қысыммен ағып кетуі мүмкін |
| 150 | 300 | Жақсы; сенімді мөр |
| 200 | 400 | Өте жақсы; оңтайлы тығыздау |
| 250 | 500 | шамадан тыс; фланецтің түсу қаупі |
Біздің зауытта біз тұтынушыларға сақиналы қосылғыш тығыздағыштарға арналған болттарды орнату бойынша егжей-тегжейлі ұсыныстар береміз. Біз болттың қажетті алдын ала жүктелуін, қатайту үлгісін және майлау талаптарын анықтаймыз. Біздің инженерлік команда арнайы фланец пен тығыздағыш комбинациясына арналған дұрыс алдын ала жүктемені есептеуге көмектесе алады. Қажет болса, біз сайтта техникалық қолдауды да ұсынамыз.
Сақина қосылысы тығыздағышының қаттылығы оның тығыздау жұмысының маңызды факторы болып табылады. Тығыздауыш фланецтің ойығына сәйкес келетін және тығыздағышты жасайтын болттың алдын ала жүктемесі астында сәл деформациялануы үшін жеткілікті жұмсақ болуы керек. Дегенмен, ол экструзияға қарсы тұру және жоғары қысымда оның пішінін сақтау үшін жеткілікті қиын болуы керек. Тығыздағыштың қаттылығы ол жасалған материалмен анықталады. Жұмсақ темір - ең жұмсақ және жиі қолданылатын материал. Ол төмен қысымды және төмен температураны қолдану үшін қолайлы. Көміртекті болат қаттырақ және жоғары қысым үшін қолданылады. Тот баспайтын болат қаттырақ және коррозияға төзімділікті қамтамасыз етеді. Monel және Inconel жоғары беріктік пен коррозияға төзімділікті қажет ететін ең талапшыл қолданбалар үшін қолданылады. Төмендегі кестеде жалпы сақиналы қосылыс тығыздағыш материалдарының қаттылығы мен типтік қолданбалары жинақталған.
| Материал | Қаттылық (HB) | Максималды қысым (бар) | Типтік қолданба |
| Жұмсақ темір | 90 - 120 | 100 | Төмен қысымды су, бу |
| Көміртекті болат | 120 - 150 | 250 | Мұнай және газ, жалпы өнеркәсіп |
| Тот баспайтын болат 304 | 150 - 180 | 400 | Химиялық, мұнай-химиялық |
| Тот баспайтын болат 316 | 150 - 180 | 400 | Коррозиялық орталар |
| Монел | 150 - 200 | 500 | Теңіз суы, жоғары температура |
| Inconel | 180 - 250 | 690 | Жоғары температура, жоғары қысым |
СағатNingbo Kaxite Sealing Materials Co., Ltd., біз осы материалдардың барлығында сақиналы қосылыс тығыздағыштарын шығарамыз. Біз сондай-ақ әртүрлі қолданбаларға сәйкес әр материалдың қаттылық деңгейлерінің ауқымын ұсынамыз. Біздің инженерлік команда нақты талаптарыңызға сәйкес материал мен қаттылықты таңдауға көмектесе алады.
Фланец ойығы - сақиналы қосылыс тығыздағыш орналастырылған фланец бетіндегі ойық аймақ. Ойықтың өлшемдері мен беткі қабаты тығыздағыштың тығыздалу өнімділігі үшін өте маңызды. Тығыздағыштың дұрыс орналасуын және түйіспе кернеуінің біркелкі болуын қамтамасыз ету үшін ойықты нақты рұқсаттармен өңдеу керек. Ойықтың бұрышы, ойықтың тереңдігі және ойықтың ені барлығы тығыздау өнімділігіне әсер етеді. Ойықтың беткі қабаты тығыздағыштың деформациялануына және микроскопиялық ақауларды толтыруына мүмкіндік беретіндей тегіс болуы керек, бірақ тығыздағыш бетті ұстай алмайтындай тегіс болмауы керек. Төмендегі кесте стандартты сақиналы қосылыс тығыздағыштары үшін ойықтың негізгі параметрлерін жинақтайды.
| Параметр | Техникалық сипаттама | Маңыздылығы |
| Ойық бұрыш | 23° ± 1° (сопақша); 23° ± 1° (сегізбұрышты) | Дұрыс отыруды және жанасуды қамтамасыз етеді |
| Ойық тереңдігі | API 6A / ASME B16.20 бойынша | Тығыздағыштың толығымен тартылғанын қамтамасыз етеді |
| Ойықтың ені | API 6A / ASME B16.20 бойынша | Тығыздағыштың шамадан тыс саңылаусыз орналасуын қамтамасыз етеді |
| Беттік әрлеу (Ra) | 1,6 - 3,2 мкм | Тығыздағышты ұстауға және тығыздауға мүмкіндік береді |
| Жазық | 100 мм-ге 0,05 мм | Біркелкі байланыс кернеуін қамтамасыз етеді |
Біздің зауытта біз фланецті ойықтарды жобалау және өңдеу бойынша техникалық қолдау көрсете аламыз. Біз сондай-ақ ойықтың қолданыстағы стандарт талаптарына сәйкес келетінін тексеру үшін ойықты тексеру қызметін ұсынамыз. Бұл өте маңызды, себебі тозған немесе зақымдалған ойық тіпті жаңа тығыздағыштың дұрыс жабылуына жол бермейді.
Болттың алдын ала жүктелуін есептеу сақиналы қосылыс тығыздағыш қосылымын жобалау және құрастырудағы маңызды қадам болып табылады. Алдын ала жүктеме тығыздағышқа қажетті отыру кернеуін жасау үшін жеткілікті болуы керек, бірақ ол фланецті немесе болттарды түсіретіндей жоғары болмауы керек. Есептеу кезінде тығыздағыштың отыру кернеуі, фланец өлшемдері, болт өлшемі мен материалы, жұмыс қысымы мен температурасы ескеріледі. Алдын ала жүктеме әдетте ASME қазандық және қысымды ыдыс кодын немесе баламалы стандартты пайдаланып есептеледі. Алдын ала жүктемені есептегеннен кейін оны болттарға бақыланатын әдіспен қолдану керек. Бұл әдетте крутящий кілт немесе гидравликалық кергіш арқылы жасалады. Жүктеменің біркелкі таралуын қамтамасыз ету үшін қатайту үлгісін сақтау керек. Төмендегі кесте болтты алдын ала жүктеуді қолданудағы негізгі қадамдарды қорытындылайды.
| Қадам | Әрекет | Мақсат |
| 1 | Фланец пен ойықты тазалап, тексеріңіз | Қоқыстардың немесе зақымдардың жоқтығына көз жеткізіңіз |
| 2 | Болттар мен гайкалардың беттерін майлаңыз | Үйкелісті азайтыңыз және тұрақты алдын ала жүктемені қамтамасыз етіңіз |
| 3 | Болттарды жұлдызша үлгісінде мақсатты моменттің 30% дейін қатайтыңыз | Тығыздағышты орнатып, фланецтерді туралаңыз |
| 4 | Болттарды жұлдызша үлгісінде мақсатты моменттің 60% дейін қатайтыңыз | Тығыздағышты бірте-бірте қысыңыз |
| 5 | Болттарды жұлдызша үлгісінде мақсатты моменттің 100% дейін қатайтыңыз | Соңғы алдын ала жүктеуге қол жеткізіңіз |
| 6 | 24 сағаттан кейін айналу моментін тексеріңіз | Жүгіру мен релаксацияны өтеңіз |
Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біз тұтынушыларымызға сақиналы қосылыс тығыздағыштары үшін егжей-тегжейлі болттау процедураларын ұсынамыз. Сондай-ақ біз алдын ала жүктеудің дұрыс қолданылуын қамтамасыз ету үшін оқытуды және жергілікті қолдауды ұсынамыз. Біздің мақсатымыз - тұтынушыларымызға әрқашан сенімді мөрге қол жеткізуге көмектесу.
Сақина қосқышының негізгі сипаттамалары тығыздағыш өлшемін, қысым класын, материалды, көлденең қима түрін және қаттылықты қамтиды. Төмендегі кестеде сақиналы қосылғыш тығыздағыштардың типтік сипаттамаларының қысқаша мазмұны берілген.
| Техникалық сипаттама | Ауқым | Ескертпелер |
| Өлшем | 1/2" - 36" | API 6A / ASME B16.20 бойынша |
| Қысым класы | 150-ден 2500-ге дейін | Сондай-ақ API 6A қысымдары |
| Материал | Жұмсақ темір, көміртекті болат, SS304, SS316, Monel, Inconel | Қолданба негізінде таңдалған |
| Көлденең қима түрі | Сопақ (R), сегізбұрышты (RX), өнімділігі жоғары (BX) | Қысым мен ойық негізінде таңдалады |
| Қаттылық | Материалдық стандарт бойынша | Фланец материалы негізінде таңдалады |
| Беткі әрлеу | Ra 1,6 - 3,2 мкм | Дұрыс отыруды қамтамасыз етеді |
| Стандарттар | API 6A, ASME B16.20, DIN 2693 | Халықаралық стандарттарға сәйкестік |
Біздің зауытта біз осы және т.б. сипаттамаларға сәйкес сақиналы қосылғыш тығыздағыштарды шығарамыз. Біз тығыздағышты жобаның нақты талаптарына, соның ішінде арнайы материалдарға, арнайы өлшемдерге және арнайы көлденең қималарға сәйкес реттей аламыз. Біздің инженерлік топ таңдау процесіне көмектесе алады және жобаңызға толық техникалық деректерді бере алады.
1-сұрақ: Сақина қосылысы тығыздағыш үшін ұсынылатын болтты алдын ала жүктеу қандай?
Жауап: Ұсынылатын болтты алдын ала жүктеу тығыздағыш өлшеміне, қысым класына, тығыздағыш материалына және фланец материалына байланысты. Ол әдетте ASME қазандық және қысымды ыдыс кодын немесе баламалы стандартты пайдаланып есептеледі. Алдын ала жүктеме фланецті немесе болттарды бермей, тығыздағышқа қажетті отыру кернеуін жасау үшін жеткілікті болуы керек. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біз сақина қосылыстарының тығыздағыштарының әрқайсысы үшін болттарды бекіту бойынша егжей-тегжейлі ұсыныстар береміз.
2-сұрақ: Сақина буынының тығыздағышын қайта пайдалануға болады ма?
Жауап: Жалпы, сақиналы қосылыс тығыздағышын қайта пайдалануға болмайды. Тығыздағыш қысылған кезде, ол ойыққа сәйкес болу үшін пластикалық түрде деформацияланады. Бұл деформация тұрақты, ал тығыздағыш бастапқы пішініне оралмайды. Сақина тығыздағышын қайта пайдалану ағып кетуіне әкелуі мүмкін, себебі тығыздағыш екінші рет дұрыс жабылмайды. Өнеркәсіптік стандарт тығыздағышты әр ашылған сайын ауыстыру болып табылады. Біздің зауыт әрбір құрастыру үшін жаңа тығыздағышты пайдалануды ұсынады.
3-сұрақ: Сопақша мен сегізбұрышты сақина тығыздағыштың айырмашылығы неде?
Жауап: Сопақ тығыздағыштың (R типті) көлденең қимасы дөңгелектенеді және стандартты қолданбаларда қолданылады. Сегіз қырлы тығыздағыштың (RX түрі) жоғары қысымда тиімдірек тығыздағышты қамтамасыз ететін тегіс жақты көлденең қимасы бар. Сегіз қырлы тығыздағыш сопақ тығыздағышқа қарағанда басқа ойықтың дизайнын қажет етеді. Олардың арасындағы таңдау қысым класына және фланец ойығына байланысты. Біздің инженерлік команда қолданбаңыз үшін дұрыс түрді таңдауға көмектесе алады.
4-сұрақ: Сақина буынының тығыздағышының ағып жатқанын қалай білуге болады?
Жауап: Сақина тығыздағышының ағып кетуінің белгілері буыннан көрінетін сұйықтықтың немесе газдың шығуын, жүйе қысымының төмендеуін және ысқырықты дыбыстың болуын қамтиды. Егер сіз ағып кетуден күдіктенсеңіз, буынның қысымын түсіріп, дереу тексеру керек. Тығыздағышты ауыстыру керек, ал фланец ойығын зақымдау үшін тексеру керек. Ағып кету қауіпті болуы мүмкін, әсіресе жоғары қысымда немесе улы қызметте, сондықтан оларды ешқашан елемеуге болмайды.
5-сұрақ: Сақина қосылысы тығыздағыш фланецінің дұрыс қатайту үлгісі қандай?
Жауап: Дұрыс қатайту үлгісі жұлдызша үлгісі болып табылады, мұнда болттар қиылысу ретімен тартылады. Болттарды бірнеше кезеңмен, әдетте мақсатты моменттің 30%, 60% және 100% бұрау керек. Бұл тығыздағыштың біркелкі қысылуын және фланецтердің параллель болуын қамтамасыз етеді. Бастапқы қатайтудан кейін жылжу мен босаңсуды өтеу үшін 24 сағаттан кейін айналу моментін тексеру керек. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біз сақиналы қосылыс тығыздағыштары үшін егжей-тегжейлі қатайту процедураларын ұсынамыз.
Болттың алдын ала жүктелуі - сақиналы қосылыс тығыздағышының тығыздау жұмысын белсендіретін күш. Алдын ала жүктеме жеткілікті болмаса, тығыздағыш деформацияланбайды және жоғары қысымды және жоғары температурадағы қосылыстарды тығыздау үшін қажетті жоғары кернеулі контактіні жасай алмайды. Болттың алдын ала жүктелуі сенімді тығыздауды қамтамасыз ету үшін мұқият есептелуі, қолданылуы және бақылануы керек. Тығыздағыш материалы, фланец ойығы және болттарды бекіту процедурасының барлығы тығыздау өнімділігінде рөл атқарады. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біздің зауытта ең талапшыл талаптарға жауап беретін сақиналы қосылыс тығыздағыштарын өндіру тәжірибесі мен тәжірибесі бар. Біз өндіретін әрбір тығыздағыш сенімді өнімділікті қамтамасыз ету үшін жоғары сапалы материалдарды, дәл өңдеуді және қатаң сынақтарды қолданамыз. Біз сондай-ақ тұтынушыларымызға сәтті мөрге қол жеткізуге көмектесу үшін жан-жақты техникалық қолдау көрсетеміз.
Жаңа жоғары қысымды жүйені жобалап жатсаңыз немесе бар жүйеге қызмет көрсетесіз бе, біз сізді талаптарыңызды талқылау үшін біздің техникалық топқа хабарласуға шақырамыз. Біз өнімнің техникалық сипаттамаларын, болттарды бекіту бойынша ұсыныстарды және орнында қолдау көрсете аламыз. Сапа мен тұтынушылардың қанағаттануына деген ұмтылысымыз бізді бүкіл әлем бойынша қолданбаларды тығыздау бойынша сенімді серіктеске айналдырды.
Ningbo Kaxite Sealing Materials Co., Ltd компаниясына бүгін хабарласыңызСақина қосылысы тығыздағышына қойылатын талаптарды талқылау және біздің өнімдер сіздің ең талап етілетін қолданбаларыңызда сенімді тығыздауды қалай қамтамасыз ететінін білу үшін.
