Мұнай-химия зауыттары, электр генерациялау қондырғылары және жылу алмастырғыштар сияқты жоғары температуралы өнеркәсіптік қолданбаларда стандартты тығыздағыштар жиі термиялық деградацияға, сусымалы релаксацияға немесе серпімділіктің жоғалуына байланысты істен шығады. Металл тістері бар тығыздағыштар, дегенмен, осы талап етуші орталарда ерекшелену үшін арнайы жасалған. Бірақ оларды жоғары температураға соншалықты қолайлы ететін не? Жауап олардың бірегей дизайны мен материалды таңдауында жатыр. Металл тістері бар тығыздауыш екі жағында концентрлік тістері бар металл өзектен (әдетте тот баспайтын болаттан немесе жоғары никельді қорытпадан) және жиі тістердің үстіне жағылған графит немесе PTFE сияқты жұмсақ қапталатын материалдан тұрады. Металл өзек механикалық беріктік пен термиялық тұрақтылықты қамтамасыз етеді, ал тістер тығыздауыш күшін тар жолаққа шоғырландырады, фланецтің қозғалысы мен термиялық циклді қамтамасыз ететін жоғары бірлік жүктемелерін жасайды. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біздің фабрикамыз 20 жылдан астам уақыт бойы тістелген тығыздағыштарды шығарады және біз пайдаланылған материалдарға байланысты олардың -200 ° C пен 850 ° C аралығындағы температурада өнімділігін растадық.
Металл тістелген тығыздағыштардың жоғары температураға жарамдылығы төрт негізгі факторға байланысты: жоғары температураға төзімді металл қорытпаларын (мысалы, 316L тот баспайтын болат, Inconel 625 немесе Hastelloy C276) пайдалану, термиялық тұрақты қаптау материалын қолдану (кеңейтілген графит немесе слюда), бақыланатын қысу және қалпына келтірудің минималды дизайны. тығыздағыш пен фланец материалдарының сәйкес келмеуі. Жоғары температурада жұмсартатын, сусылатын немесе тотығатын жұмсақ тығыздағыштардан (мысалы, резеңке немесе PTFE) айырмашылығы, тістелген тығыздағыштың металл өзегі өзінің пішіні мен тығыздағыш күшін сақтайды. Тісшелер қысылған кезде, тіпті қатты термиялық цикл кезінде де ағып кету жолдарын тиімді жауып тастайтын тығыз тығыздағыш сызықтар қатарын құрайды. Бұл жан-жақты мақалада біз материалтануды, дизайн геометриясын және металды жасайтын өнімділік сипаттамаларын қарастырамыз.тістелген тығыздағыштаржоғары температурада тығыздау үшін қолайлы таңдау. Біз сондай-ақ толық техникалық сипаттамаларды, қолдану жөніндегі нұсқаулықтарды және зауытымыздың мол тәжірибесінен нақты жұмыс деректерін береміз.
Кез келген жоғары температуралы Тісті тығыздағыштың негізі оның металл өзегі болып табылады. Салыстырмалы түрде төмен температурада (әдетте 200-250°C төмен) ыдырайтын немесе тотығатын органикалық немесе эластомерлік материалдардан айырмашылығы жоғары өнімді металл қорытпалары 850°С-қа дейінгі немесе одан да жоғары температурада механикалық қасиеттерін және коррозияға төзімділігін сақтайды. СағатNingbo Kaxite Sealing Materials Co., Ltd., біз әрқайсысы өзінің нақты температурасы мен коррозияға төзімділік сипаттамалары үшін таңдалған металл негізгі материалдардың ауқымын ұсынамыз. Көптеген жоғары температуралық қолданбалар үшін 600°C-қа дейінгі температуралар үшін аустенитті баспайтын болаттарды (мысалы, 304, 316L) және 850°C-қа дейінгі температуралар үшін немесе жоғары коррозиялық орталар үшін никель негізіндегі қорытпаларды (Inconel 625, Incoloy 825) ұсынамыз. Металл өзек фланец пен тығыздағыш термиялық кеңеюге ұшыраса да, фланец болттарының жүктелуі кезінде тығыздағыш кернеуін сақтау үшін қажетті құрылымдық тұтастықты қамтамасыз етеді.
Тісті тығыздағыштарда қолданылатын металл негізгі материалдардың негізгі қасиеттері:
Қажетті қызмет мерзіміне қол жеткізу үшін металл негізгі материалды таңдау өте маңызды. Мысалы, жұмыс температурасы 500°C және құрамында күкірт қосылыстары бар коррозиялық технологиялық ортасы бар мұнай өңдеу зауытында біз тотығуға да, сульфидтенуге де ерекше төзімділік беретін Inconel 625 өзегін белгілейміз. 540°C температурада жұмыс істейтін электр станциясының бу желісінде графитпен қапталған 316L баспайтын болаттан жасалған өзек жиі жеткілікті. Біздің зауыт оңтайлы металл өзегін ұсыну үшін жұмыс температурасын, қысымды және орташа коррозияны ескере отырып, әрбір қолданба үшін қатаң материал талдауын жүргізеді. Біз сондай-ақ ASTM спецификацияларына сәйкестігін қамтамасыз ету үшін металл негізгі материалдың әрбір партиясында қаттылық, созылу және түйір өлшемдерін талдауды қоса, металлургиялық сынақтарды жүргіземіз.
Практикалық айырмашылықты көрсету үшін 550°C қызметінде көміртекті болат өзек тығыздағышын пайдаланған мұнай-химия зауытының жағдайлық зерттеуін қарастырыңыз. Тығыздауыш тотығу және қалыңдығын жоғалту салдарынан 6 айдан кейін істен шықты. Графитпен қапталған 316L тот баспайтын болаттан жасалған тығыздағышқа ауысқаннан кейін тығыздағыштың қызмет ету мерзімі герметикалығын өлшеуге болатын жоғалтусыз 4 жылдан астам ұзартылды. Бұл төзімділік техникалық қызмет көрсетуді тоқтатуды қысқартуға, зауыт қауіпсіздігін жақсартуға және жалпы пайдалану шығындарын азайтуға тікелей әсер етеді. Біздің Kaxite зауытында материалдың өнімділігі туралы деректердің жан-жақты дерекқоры бар, бұл бізге әрбір жоғары температураны қолдану үшін оңтайлы металл өзегін таңдауға мүмкіндік береді.

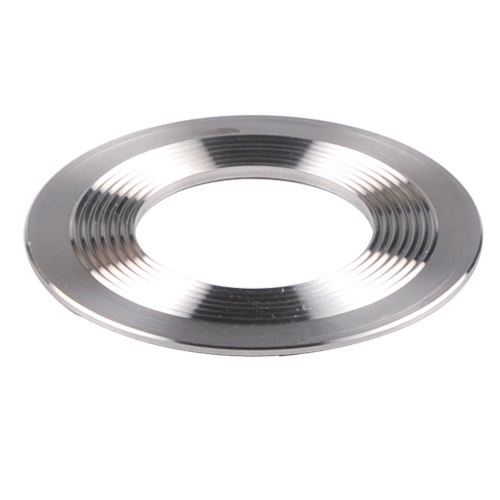

Металл тістелген тығыздағыштардың тістелген (немесе ойық) конструкциясы тек құрылымдық ерекшелік емес, ол жоғары температурада тығыздау өнімділігінің негізгі факторы болып табылады. Тығыздағыш беттеріндегі концентрлік тістер бірнеше функцияларды орындайды: олар болт жүктемесін тар шеңберлік жолақтарға шоғырландырады, фланец бетіне енетін және тиімді тығыздағышты қамтамасыз ететін жоғары блокты тығыздау кернеулерін (500-700 МПа дейін) жасайды. Олар сонымен қатар термиялық цикл кезінде тығыздағыштың радиалды кеңеюіне және қысылуына мүмкіндік береді, бұл шамадан тыс кернеуді босаңсытуды тудырмайды. Сонымен қатар, тістер бірнеше тәуелсіз тығыздағыш кедергілер ретінде әрекет етеді, сондықтан бір тістер бұзылса, көрші тістер әлі де тығыздағышты сақтайды. Бұл артықшылық әсіресе термиялық цикл фланецтің қозғалысы мен тығыздағыштың қозғалысын тудыруы мүмкін жоғары температура қолданбаларында өте маңызды.
Тісті тығыздағыштардағы тістелген дизайнның өнімділігін арттыратын негізгі ерекшеліктері:
Біздің зауыт әртүрлі қолданбалар үшін тіс геометриясын оңтайландыру үшін ауқымды сынақтар жүргізеді. Біз арнайы температура мен қысым диапазондары үшін оңтайлы комбинацияны анықтау үшін 0,15 мм-ден 0,3 мм-ге дейінгі тістеу тереңдіктерін және 1,0 мм-ден 2,0 мм-ге дейінгі қадамдарды (тістер арасындағы қашықтық) сынадық. Біздің стандартты тісті тығыздағыштың тістеу тереңдігі 0,25 мм және қадамы 1,5 мм, біз оны герметикалау өнімділігі мен жаншылған зақымға төзімділіктің ең жақсы тепе-теңдігін ұсына аламыз. Біз сондай-ақ вакуумдық қызмет немесе улы газды өңдеу сияқты өте төмен ағып кету жылдамдығын талап ететін қолданбалар үшін қадамы 1,0 мм болатын «жұқа тістеу» опциясын ұсынамыз.
480°C температурада жұмыс істейтін және күнделікті термиялық циклдары бар мұнай өңдеу зауытының шикі қондырғысының қыздырғышынан алынған нақты мысал тістелген конструкцияның мәнін көрсетеді. Түпнұсқа жалпақ графит тығыздағыштары қатты релаксация мен жарылуына байланысты 3 ай ішінде істен шықты. 316L өзегі бар және графитпен қапталған тістелген тығыздағыштарды орнатқаннан кейін қызмет ету мерзімі 3 жылға дейін ұзартылды. Зауыт инженері фланецтерді қоршаған ортадан 480°C-қа дейін 100 рет айналдырғаннан кейін де тістелген тығыздағыштар өздерінің тығыздағыштарын сақтап қалғанын атап өтті, бұл дизайнның жылулық қозғалысты қамтамасыз ету қабілетін растайды. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біз жоғары температуралық тығыздау қолданбаларының дамып келе жатқан талаптарын қанағаттандыру үшін тіс геометриясын және қаптау материалдарын жетілдіруді жалғастырамыз.
Ningbo Kaxite Sealing Materials Co., Ltd. жоғары температурада, жоғары қысымда және коррозиялық қолданбаларға арналған тістелген тығыздағыштардың кең ауқымын шығарады. Біздің өнім желісі стандартты және тапсырыс өлшемдерін қамтиды, әртүрлі металл негізгі материалдар мен қаптау материалдары бар. Төмендегі кестеде бүкіл әлем бойынша мұнай-химия, энергетика және өңдеу салаларында кеңінен қолданылатын біздің ең танымал Serrated Gasket үлгілерінің негізгі техникалық сипаттамалары жинақталған. Біздің зауыт жобаның нақты талаптарын қанағаттандыру үшін диаметрі 10 мм-ден 5000 мм-ге дейін және қалыңдығы 2 мм-ден 6 мм-ге дейінгі тығыздағыштарды шығара алады.
| Үлгі | Негізгі материал | Қаптау материалы | Температура диапазоны (°C) | Максималды қысым (бар) | Тіс тереңдігі (мм) | Қалыңдығы (мм) | Ағып кету жылдамдығы (мл/мин) |
| KS-304-G | 304 Тот баспайтын болат | Кеңейтілген графит | -200-ден 550-ге дейін | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | 316L Тот баспайтын болат | Кеңейтілген графит | -200-ден 600-ге дейін | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | 316L Тот баспайтын болат | PTFE (коррозиялық орта үшін) | -200-ден 260-қа дейін | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Кеңейтілген графит | -200-ден 850-ге дейін | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Кеңейтілген графит | -200-ден 850-ге дейін | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-316L-M | 316L Тот баспайтын болат | Мика (жоғары температура оқшаулау) | -200-ден 650-ге дейін | 400 | 0.20 | 2.5, 3.5 | < 0,04 |
Стандартты ұсыныстардан басқа, біздің зауыт жоғары температураның белгілі бір қиындықтарын шешуге арналған бірқатар пайдаланушы нұсқаларын ұсынады. Біз жоғары сығымдауды қажет ететін қолданбалар үшін «икемді» өзегі бар (мысалы, гофрленген металл өзегі) немесе біркелкі емес фланец беттері үшін «жұдырықша профилі» тістері бар тістелген тығыздағыштарды ұсынамыз. Сондай-ақ, тығыздағыштың фланецтерге жабысып қалмауы үшін қаптамаға жабыспайтын жабынды (мысалы, PTFE немесе никель) жағуға болады, бұл әсіресе мерзімді бөлшектеуді қажет ететін болттармен жалғаулар үшін өте маңызды.
Сапаны бақылау біздің өндіріс процесінде маңызды болып табылады. Әрбір тістелген тығыздағыш оптикалық өлшеу арқылы тістердің тереңдігінің консистенциясы, гранитті беткі пластинаның көмегімен тегістік және жоғары қарқынды жарықтандыру кезінде көрнекі ақаулар үшін тексеріледі. Біз сондай-ақ әр топтамадан кездейсоқ үлгілерде гелийдің ағу сынамасын орындаймыз, бұл маңызды қолданбалар үшін ағу жылдамдығы 10^-6 мбар·л/с төмен. Біздің Ningbo Kaxite Sealing Materials Co., Ltd. зауыты материалды сертификаттауды, өлшемді тексеру нәтижелерін және ағып кету жылдамдығы туралы деректерді қоса алғанда, әрбір тапсырыспен толық сынақ есебін ұсынады. Бұл мөлдірлік пен сапаға деген міндеттеме біздің Тісті тығыздағыштардың жоғары температуралы орталарда талап етілетін өнімділік пен сенімділікті қамтамасыз етеді.
Тіпті ең жақсы жобаланған тісті тығыздағыш дұрыс орнатылмаса және күтілмесе, мерзімінен бұрын істен шығуы мүмкін. Жоғары температуралық қолданбалар тығыздағышты орнатуда ерекше қиындықтар туғызады: термиялық кеңеюді есепке алу керек, шамадан тыс қысуды немесе аз қысуды болдырмау үшін болттың айналу моментін дәл бақылау керек, тығыздағыш пен фланецтерде жоғары температурада тотығу немесе химиялық шабуыл тудыруы мүмкін ластаушы заттар болмауы керек. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біз ондаған жылдар бойы дала тәжірибесіне негізделген орнату және техникалық қызмет көрсету бойынша кешенді нұсқаулықты әзірледік. Осы нұсқауларды орындау Тісті тығыздағыштардың қызмет ету мерзімін 50-100 пайызға ұзартады, бұл зауытты күту шығындарын және жоспардан тыс тоқтауларды айтарлықтай азайтады.
Жоғары температура қызметтерінде тістелген тығыздағыштарды орнату және техникалық қызмет көрсетудің негізгі тәжірибелері:
Еуропадағы электр станциясынан алынған жағдайды зерттеу дұрыс орнатудың әсерін көрсетеді. Зауыт қатты қыздырылған бу құбырында (550°C, 120 бар) тістелген тығыздағыштардың жиі істен шығуына тап болды. Талдау сәтсіздіктер болттың біркелкі емес айналу моменті мен фланец бетін дұрыс дайындамаудан болғанын көрсетті. Орнату нұсқауларын орындағаннан кейін, соның ішінде бетті тазалау, калибрленген бұрау моменті құралдары және қыздырудан кейінгі айналдыру моменті процедурасы — тығыздағыштың қызмет ету мерзімі орташа есеппен 8 айдан 4 жылға дейін ұзарды. Зауыт басшысы орнату бағдарламасының құны бір рет жоспарланбаған тоқтау құнынан аз болғанын хабарлады, бұл дұрыс орнату тәжірибесіне салынған инвестицияның қайтарымдылығын атап өтті.
Біздің зауыт маңызды жобалар үшін орнында оқытуды және орнатуды бақылауды ұсынады. Біз сондай-ақ оңтайлы қайта айналдыру моментінің аралығын анықтау үшін фланец пен тығыздағыш материалдарының ерекше жылулық кеңею коэффициенттеріне әсер ететін қайта айналдыру моментінің калькуляторын ұсынамыз. Бұған қоса, тістелген тығыздағыштарды таза, құрғақ ортада, коррозиялық атмосферадан алыс жерде сақтауды және оларды жарамдылық мерзімі ішінде пайдалануды ұсынамыз (әдетте графитпен қапталған тығыздағыштар үшін 2 жыл). Осы ең жақсы тәжірибелерді қолдана отырып, зауыт операторлары жоғары температура қызметтерінде тістелген тығыздағыштарының өнімділігі мен қызмет ету мерзімін барынша арттыра алады.
1-сұрақ: Жоғары температура әсерінен металл тістелген тығыздағыштарды қайта пайдалануға болады ма?
Жауап: Жалпы, тістелген тығыздағыштарды олар жұмыс істегеннен кейін, әсіресе жоғары температурада қайта пайдалануды ұсынбаймыз. Қаптау материалы (графит немесе слюда) бастапқы қысу кезінде пластикалық деформацияға ұшырайды, оны толығымен қалпына келтіру мүмкін емес. Тығыздағышты қайта пайдалану герметиканың жеткіліксіз кернеуіне және ағып кету қаупінің артуына әкелуі мүмкін. Дегенмен, кейбір төмен қысымды, төмен температуралы қолданбаларда, егер қаптау материалында зақым болмаса, визуалды тексеру қайта пайдалануға мүмкіндік береді. Жоғары температура қызметтері үшін сенімді тығыздауды қамтамасыз ету үшін әрқашан жаңа тістелген тығыздағышты пайдалануды ұсынамыз. Біздің зауыт қаптау материалын ауыстыруға болатын металл тығыздағыштарды қалпына келтіру қызметтерін ұсынады, бірақ өзегін деформация немесе коррозияға тексеру қажет.
2-сұрақ: Графитпен қапталған металл тістелген тығыздағыш үшін максималды жұмыс температурасы қандай?
Жауап: Кеңейтілген графитті жабыны бар тістелген тығыздағыштың максималды үздіксіз жұмыс температурасы қоршаған ортаға байланысты. Тотықтырғыш атмосферада (ауада) максималды температура әдетте 550 ° C құрайды, өйткені графит жоғары температурада тотыға бастайды. Инертті немесе тотықсыздандырғыш атмосферада графитті 850°C-қа дейін пайдалануға болады. Тотықтырғыш жағдайында 550°C жоғары температуралар үшін тістелген тығыздағыштар үшін слюда қаптамасын немесе металдан металға тығыздағышты (қабатсыз) пайдалануды ұсынамыз. Біздің зауыт сіздің ортаңызға сәйкес опцияны таңдауға көмектесу үшін әрбір қаптау материалы үшін егжей-тегжейлі температуралық кестелерді ұсынады.
3-сұрақ: Жоғары температураны қолдану үшін металл тістелген тығыздағыштарды спиральды орамалы тығыздағыштармен қалай салыстырады?
Жауап: Тістелген тығыздағыштар да, спиральды орамалы тығыздағыштар да жоғары температураны қолдану үшін өте жақсы, бірақ олардың сипаттамалары әртүрлі. Тісті тығыздағыштар жоғары температурада тығызырақ тығыздағышты ұсынады және термиялық цикл кезінде орамның босап кетуіне бейім емес. Олар сондай-ақ үрлеуге төзімділігі жоғары және біркелкі емес фланецтерге оңай орнатылады. Екінші жағынан, спиральды орама тығыздағыштар икемді және үлкенірек фланецтің туралануын сақтай алады. Біздің Ningbo Kaxite Sealing Materials Co., Ltd. фабрикасы сенімділік маңызды болып табылатын маңызды, жоғары температура, жоғары қысымды қызметтер үшін тістелген тығыздағыштарды және фланецтің зақымдалуы алаңдаушылық тудыратын талаптары аз қолданбалар үшін спиральды орамалы тығыздағыштарды ұсынады.
4-сұрақ: Металл тістері бар тығыздағыштарды жоғары температурада вакуумдық қызметте қолдануға бола ма?
Жауап: Иә, тістелген тығыздағыштар жоғары температурада вакуумдық қызмет көрсетуге жарамды, егер қаптау материалы вакуум жағдайында тұрақты болса (мысалы, графит немесе слюда). Металл өзегі сыртқы атмосфералық қысымға төтеп беру үшін қажетті құрылымдық тұтастықты қамтамасыз етеді, ал тістер төменгі ішкі қысымда да герметикалық тығыздағышты қамтамасыз етеді. Вакуумдық қолданбалар үшін біз жұқа тістеу қадамын (1,0 мм) және төмен газ шығару сипаттамалары бар жоғары сапалы графитпен қаптауды ұсынамыз. Біздің зауыт 800°C және 10^-5 мбар температурада жұмыс істейтін жоғары температуралы вакуумдық пештерге арналған тістелген тығыздағыштарды жеткізіп, тамаша нәтижелер берді.
5-сұрақ: Ningbo Kaxite Sealing Materials Co., Ltd. өзінің металл тістелген тығыздағыштары үшін қандай сертификаттарға ие?
Жауап: Тісті тығыздағыштарымыз ISO 9001:2015 (Сапа менеджменті) және ISO 14001:2015 (Қоршаған ортаны қорғау менеджменті) бойынша шығарылады. Біз сондай-ақ төмен шығарындылары бар тығыздағыштарға арналған TA-Luft (VDI 2440) сертификатына ие боламыз және біз өрт қауіпсіздігіне арналған ASME B16.20 және API 607 талаптарына сәйкестік. Біздің тығыздағыштарды ASTM стандарттарына, соның ішінде ағып кетуге ASTM F112 және қысылуға арналған ASTM F36 сәйкестігіне тәуелсіз үшінші тарап зертханалары тексереді. Біз ең қатаң халықаралық стандарттарға толық сәйкестікті қамтамасыз ете отырып, әрбір жөнелтілімде сынақ сертификаттарының толық жинағын және материалды қадағалауды қамтамасыз етеміз.
Температурасы жоғары орталар үшін металл тістелген тығыздағыштардың жарамдылығы олардың сенімді материалды таңдауымен, тапқыр тістелген геометриямен және термиялық цикл кезінде дәлелденген өнімділігімен негізделеді. Металл өзегі қажетті беріктік пен термиялық тұрақтылықты қамтамасыз етеді, қаптау материалдары (графит немесе слюда) сәйкестік пен химиялық төзімділікті қамтамасыз етеді, ал тістер фланецтің қозғалысы мен болттың босаңсуына қарамастан тұтастығын сақтайтын бірнеше, жоғары кернеулі тығыздағыш сызықтарды жасайды. Ningbo Kaxite Sealing Materials Co., Ltd. компаниясында біздің зауыт жиырма жыл ішінде тістелген тығыздағыштарды өндіруді жетілдірді, ең ауыр жоғары температура қолданбаларының талаптарын қанағаттандыру үшін материалдар мен конфигурациялардың кең ауқымын ұсынады. Сапаға, инновацияларға және тұтынушыларға қолдау көрсетуге деген ұмтылысымыз біздің тығыздағыштарымыз бүкіл әлем бойынша мұнай өңдеу зауыттарында, электр станцияларында және химиялық өңдеу қондырғыларында сенімді, ұзақ мерзімді тығыздауды қамтамасыз етеді.
Сізде жоғары температурада тығыздаудың қиын қолданбасы бар ма?Ningbo Kaxite Sealing Materials Co., Ltd компаниясына бүгін хабарласыңызтығыздағыш бойынша жан-жақты кеңес алу үшін. Жұмыс температурасын, қысымын, ортасын және фланец туралы мәліметтерді көрсетіңіз, біздің инженерлік топ оңтайлы тістелген тығыздағыш материалы мен дизайнын ұсынады. Біз сынақ үшін тегін үлгілерді, бәсекеге қабілетті бағаны және кез келген жерге жылдам жеткізуді ұсынамыз.Ningbo Kaxite Sealing Materials Co., Ltd. компаниясынан тегін Serrated Gasket үлгісін және техникалық деректер жинағын қазір сұраңыз және жоғары температура жүйеңіздің қауіпсіздігі мен сенімділігін қамтамасыз етіңіз.
